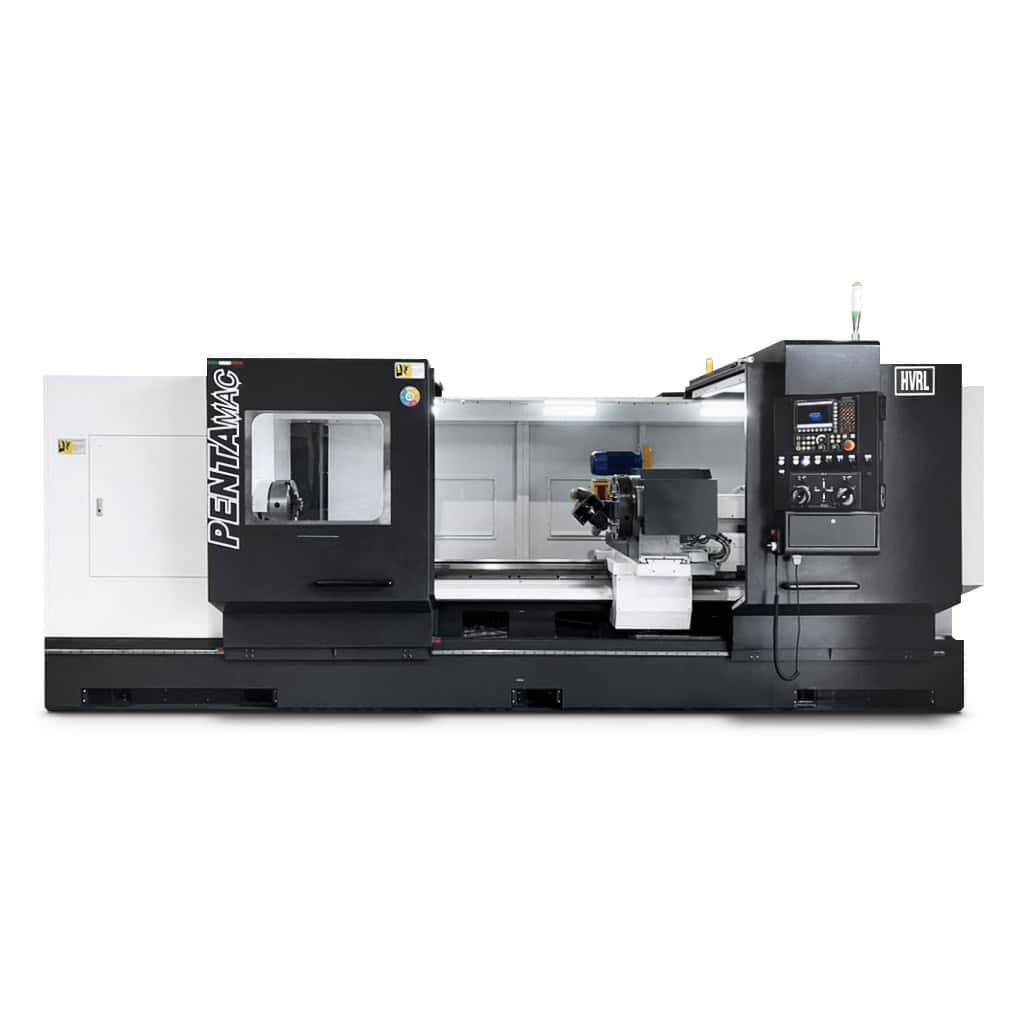

CNC Esztergagép HVRL3000/4000/5000
Cikkszám
PM37
Terméktípus
CNC esztergák
Sík tálcás esztergák
Márka
Pentamac
Felhasználási terület
Gép és Fémipar
Rendelésre
Áttekintés / Bevezető
A HVRL 3000‑4000‑5000 CNC Eszterga sorozat kifejezetten hengeres testék (hengerek, görgők, hengerek) megmunkálására lett tervezve, akár turning, grinding és milling műveletek egy gépen belüli kombinálásával, anélkül, hogy a munkadarabot át kellene állítani más gépre.
A gépek masszív, öntöttvas szerkezetű vázra épülnek, nagy merevséget és stabilitást biztosítva a megmunkálás során.
A sorozat elérhető 3 000 mm, 4 000 mm és 5 000 mm középtávolságú kivitelben, így különböző hosszúságú hengerek kiszolgálására alkalmas.
Ezen modellek különlegessége, hogy az orsó nemcsak forgat (turning), de pozícióvezérléssel együttműködhet a hosszanti tengellyel (interpoláció), így lehetőség van például henger‑ és görgőfelületek vakolására vagy finiselésére is.
Fő műszaki jellemzők – HVRL 3000‑4000‑5000 CNC Eszterga
Paraméter | Érték / megjegyzés |
Középmagasság (centre height) | 400 mm |
Maximális átmérő az ágy felett (swing over bed) | 500 mm |
Maximális forgási átmérő az ülés felett (swing on carriage / saddle) | 800 mm |
Csuszka (cross slide) mozgási tartomány | 500 mm |
Középtávolságok (centre distances) | 3 000 / 4 000 / 5 000 mm |
Maximális megmunkálási hossz (Z tengely) | 2 780 mm / 3 780 mm / 4 780 mm (az adott középtávolságtól függően) |
Ágy szélessége (bed width) | 400 mm |
Tokmány mérete (spindle chuck) | 400 mm (standard, 15 inch önközpontosító) |
Orsóbejáró furat (spindle bore) | 105 mm (kézi orsó esetén) |
Orsó szorító rendszer (clamp) | CAM‑lock, 11 inch méret |
Főorsó motor teljesítmény | 11 kW (brushless) |
Maximális orsófordulat | 1 000 rpm |
Csúcs (tailstock) furat / mozgás | 100 mm átmérő, 230 mm kihelyezési mozgás, MT 06 kúpos szorítás |

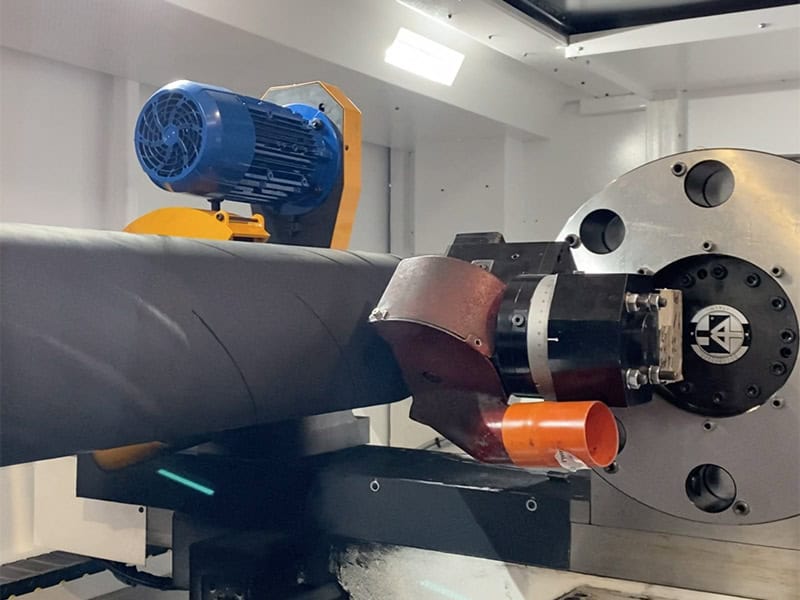

Torony / hajtott szerszám opció | Baruffaldi TBMA 200 torony, VDI 50, motorizált szerszámok számára |
CNC vezérlő modell | VISEL VSC 1021 D‑T |
Maximális tengelysebesség (axis velocity) | 7‑10 m/min (változó tengely / konfiguráció szerint) |
Motorvezérlők (drive) | Brushless hajtások, 2 – 3 kW opciós motorizáláshoz |
Hűtőfolyadék tároló kapacitás | 240 liter |
Teljesítményigény / hálózati csatlakozás | 30 kW |
Súly / tömeg | kb. 7 000 kg (standard konfiguráció) |
Külső méretek | 5 200 mm × 1 850 mm × 1 850 mm (chip conveyor nélkül) |
Funkciók és képességek
Az HVRL CNC Eszterga sorozat elég sokoldalú és fejlett gépeként az alábbi speciális képességekkel bír:

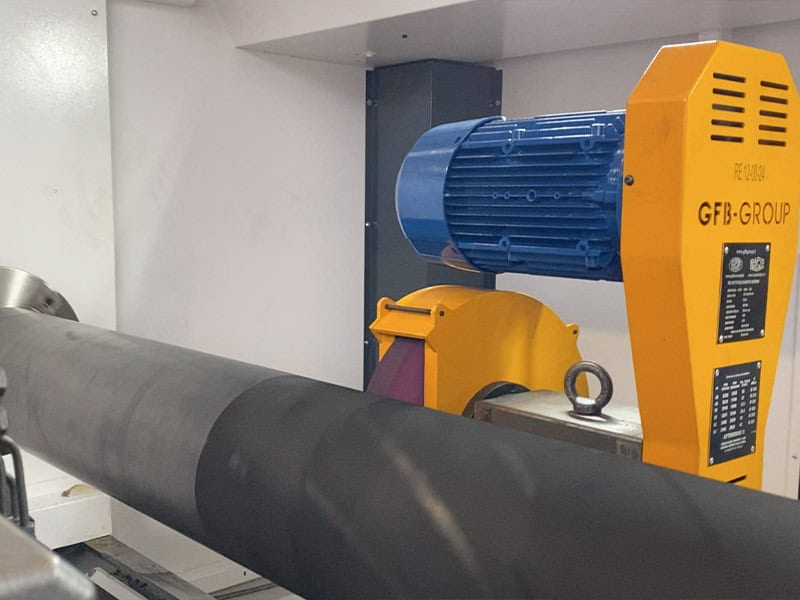

- Lehetséges kombinálni forgácsolás (turning), csiszolás (grinding) és marás (milling) műveleteket egyetlen programban, anélkül, hogy a munkadarabot át kellene helyezni más gépre.
- Az orsó vezérlése (sebesség + pozíció) lehetővé teszi interpolációt a magasabb precizitású műveletekhez (pl. amikor a henger felületének geometriáját finomítani kell)
- Pneumatikus tárcsafék rendszer az orsó rögzítésére, amikor pozícióban kell tartani.
- Az alap tokmány önközpontosító, manuális zárású (opcióként hidraulikus nyitás / zárás)
- A CNC vezérlő felület “user friendly” kialakítású, több programozási mód támogatott: ISO G‑kód, makró ciklusok, profilrajzolás közvetlenül a gépen, .DXF import CAD rajzokból.
- Opcióként elérhető elektronikus, kihúzható kézi kerék (EKV) + LAN csatlakozó a vezérlőhöz
- Chip conveyor (forgácselvezető szalag) opcióként választható
- Hidraulikus csúcs mozgatás (kifutás / visszahúzás pedállal) opció
- Nagyobb tokmány opció: 20 inch önközpontosító tokmány (3+3 pofás)
- Ipari automatizációs lehetőségek (kit Industry 4.0) elérhetők
Előnyök és alkalmazási területek
Előnyök:
- Nagy kompromisszum nélküli rugalmasság: egy gépen elvégezhetők a forgácsolási, csiszolási és marási lépések, így idő és kezelési lépések takaríthatók meg
- Nagy hosszúságok kezelése: 3 000, 4 000 vagy 5 000 mm-es hosszúságban rendelhető a gép
- Pontos interpoláció az orsó és Z tengely között, így komplex geometriák finom kezelése lehetséges
- Pneumatikus fék és orsórögzítés növeli a pozíciós stabilitást
- Moduláris opciók: hidraulikus tokmány, chip conveyor, nagy tokmány, Industry 4.0 csomag stb.
- Felhasználóbarát vezérlőfelület, többféle programozási lehetőség
- Stabil, merev konstrukció az öntöttvas váz révén
Alkalmazási területek:
Az HVRL sorozat kiválóan alkalmas azoknak az ipari feladatoknak a megoldására, amelyek hengeres testék (pl. hengerek, görgők, forgó hengeres munkadarabok) gyártását és megmunkálását követelik meg, különösen amikor:
- A munkadarab hosszú, és nagy átmérője is van
- A gyártási folyamat igényli a forgácsolást, csiszolást és marást is ugyanazon alkatrészen
- Az alkatrész geometriai pontossága fontos, és ismétlő mérések szükségesek
- Automatizált, kombinált műveleti pontosság szükséges
- Olyan projektek, ahol a munkadarab átállítása más gépre időveszteséget okozna
