Áttekintés / Bevezető

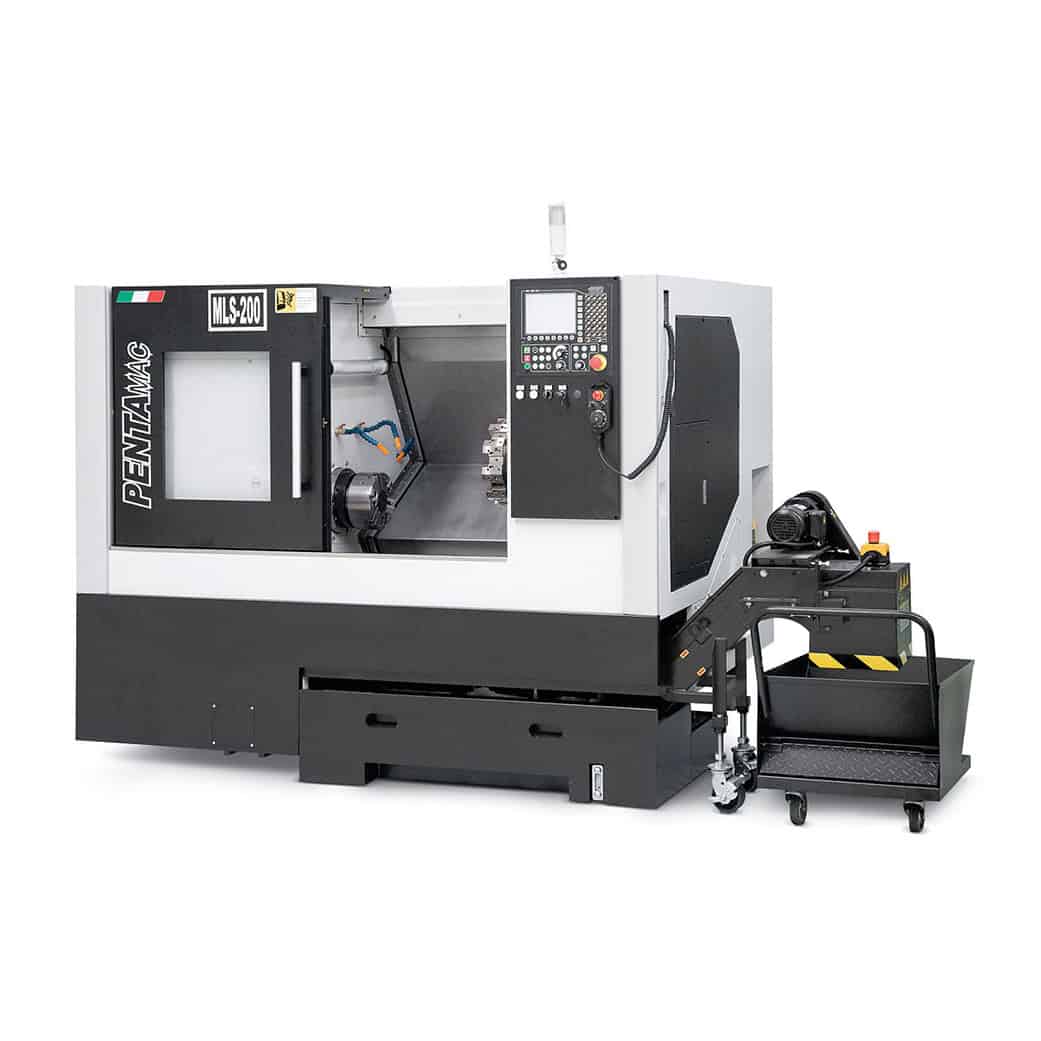

Az MLS / MHS 200 sorozatú esztergák célja, hogy nagy volumenű alkatrészgyártásnál megbízható, hatékony és arányos ár-teljesítmény arányú megoldást kínáljanak. A gép konstrukciója kompakt méretű, de merev szerkezetű, így ideális választás kis helyigényű műhelyek számára is. Alapból két változatban érhető el:

• MLS (alapverzió) — standard toronnyal, hidraulikus orsózárással
• MHS verzió — kiegészítve C-tengelyes vezérléssel és motorizált szerszámlehetőséggel

Az eszterga alkalmazható kis darabszámú gyártásnál is hidraulikus orsózárással, de nagy sorozatok esetén baradagolóval (bar feeder) és munkadarab befogóval is együttműködik, hogy automatizált folyamatokat lehessen kialakítani.

Kiemelt konstrukciós jellemzők

• Az alapváz MEEHANITE öntöttvasból készül, ami jó merevséget és rezgéscsillapítást biztosít.
• A szerszámtorony alapból 10 pozícióval rendelkezik, hidraulikus működtetésű.
• Beépített forgácskivető rendszer acél redőnyökkel (chip conveyor) része az alapfelszereltségnek.
• A géphez csatlakoztatható bar adagoló interfész, így automatikus betáplálás is megoldható.
• A gép kialakítása viszonylag kompakt; kisebb helyen is elhelyezhető.

Részletes technikai adatok

MHS verzió (motoros funkciókkal) jellemzők:

• Maximális forgási átmérő motorizált toronnyal: 250 mm
• Torony típusa: Sauter / Baruffaldi, VDI 30, 10 pozícióval
• Hajtott szerszám teljesítmény: max. 3 kW
• Hajtott szerszám fordulatszám: max. 3 000 rpm
• Szerszámváltási idő: 1,2 másodperc

Opciók és kiegészítő lehetőségek

A gép számos opcionális funkcióval testreszabható, hogy a felhasználó igényeihez igazodjon:

• EKV kézi kerék (manual handwheel)
• DXF fájlimport (rajzok importálása a CNC-be)
• Nagyobb orsóátmérő, pl. 8 inch opcióban
• Hidraulikus befogó pofák nyitás-zárás
• CTS (20 bar) szerszámokon átmenő csatorna opció VDI verzióknál
• Motorizáltkar (Renishaw HPMA presetting kar)
• Gyűjtőedény kis alkatrészekhez
• Elektronikus interfész bar feederhez
• Industry 4.0 csomag (adatkommunikáció, gyártásautomatizálás)
• Füstelszívó (fume extractor) egység

Vezérlés / Üzemeltetés

A vezérlőrendszer VISEL (mod. VSC 1021T), amely felhasználóbarát és többféle programozási módot támogat: ISO G‑kód, előre definiált makró ciklusok, direkt profilrajzolás CNC felületen, vagy CAD-fájl (.DXF) import. Az interfész célja az egyszerű kezelhetőség, hogy az alkatrészgyártás lépései átláthatók és gyorsan integrálhatók legyenek.

A gép alapból képes működni kisebb darabszámmal is, de automatizált működéshez könnyen integrálható bar adagoló rendszerekkel.

Előnyök és alkalmazási területek

Előnyök:

• Kedvező ár-teljesítmény arány, versenyképes befektetés sorozatgyártásban
• Kompakt méretű konstrukció, kevesebb alapterületen elhelyezhető
• Merev felépítés jó stabilitást biztosít megmunkálás közben
• Kiterjedt opcionális funkcionalitások (motorizált szerszámok, DXF import, automatizáció)
• C-tengelyes vezérlés (MHS kivitel) lehetővé teszi komplex megmunkálási műveleteket is
• Bar adagolással integrálható folyamatos működés
• Kisebb súly és méret miatt egyszerűbb telepítés

Alkalmazási területek:

Az MLS / MHS 200 gép jól alkalmazható olyan iparágakban, ahol közepes méretű sorozatokat kell előállítani precíziós alkatrészekből. Példák:

• Műszeripar
• Kis-sorozatú mechanikai alkatrészek
• Alkatrészek, ahol fúrás / marás / hajtott szerszám szükséges egy gépen
• Olyan gyártási környezetek, ahol a helytakarékosság és a beruházási költség is fontos tényező
