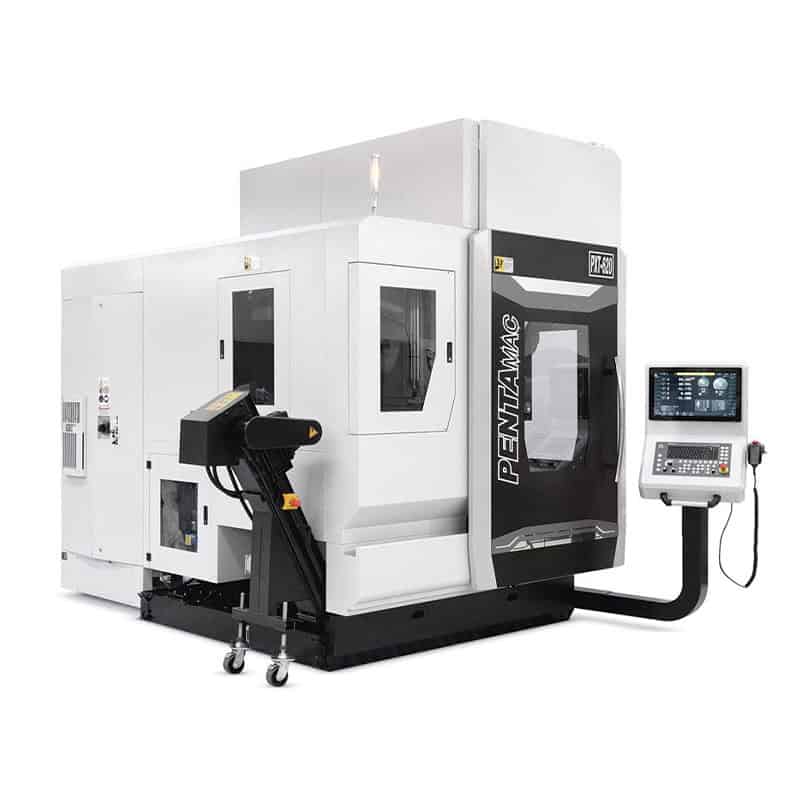

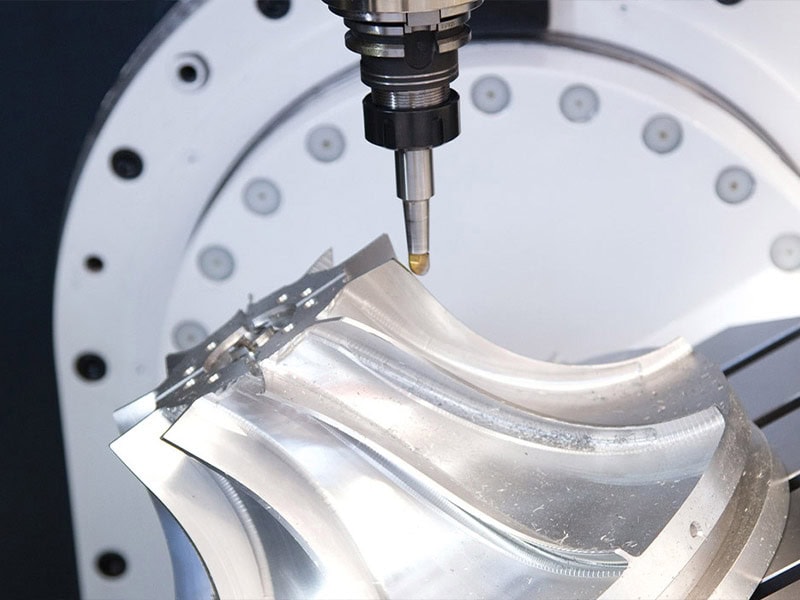

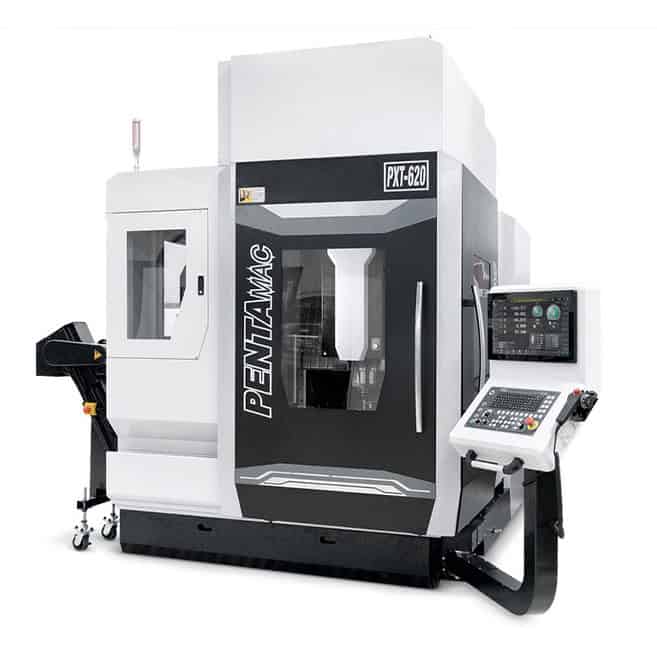

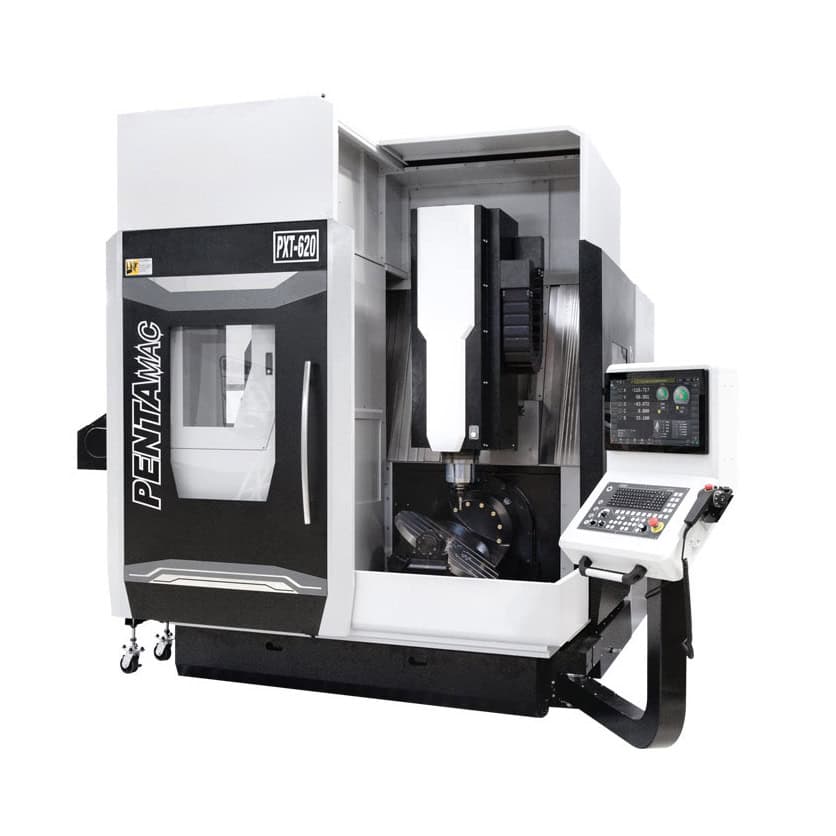

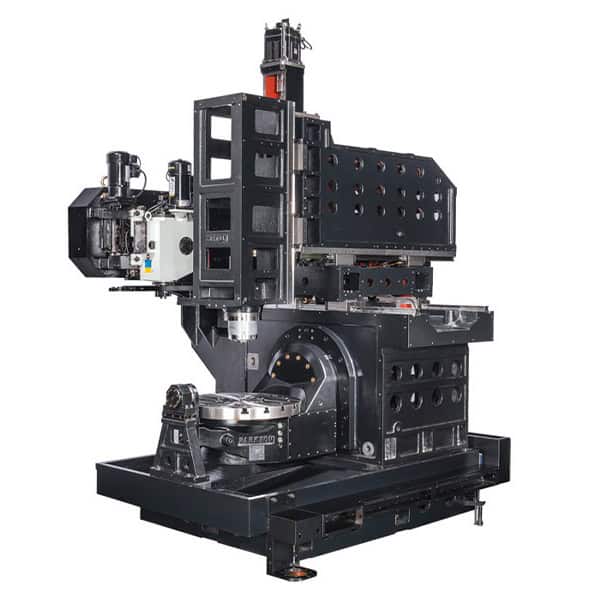

Ez az Öttengelyes CNC marógép gép nagyfokú sokoldalúsága lehetővé teszi összetett alkatrészek gyártását a darabok mozgatásának és áthelyezésének terhe nélkül.

A központ abszolút mérési pontosságot is biztosít, kiküszöbölve az áthelyezés során fellépő esetleges hibákat; így a folyamatok gyorsabban, „holtidő” nélkül hajthatók végre. Ezek az előnyök olyanok, hogy a PTX 620 univerzális központ jelentősen csökkenti a darab megmunkálási idejét, ami jelentős gazdasági előnyökkel jár.

Műszaki adatok Öttengelyes CNC marógép:

• Forgó-billentő asztal átmérője: 680 mm
• (B tengely) Billentési tartomány: 110° / -50°
• Tengely forgás (folyamatos): 360°
• Maximális forgási sebesség, forgatóasztal: (C) 20 RPM
• Maximális sebesség, dönthető tengelyek: (B) 20 RPM
• C tengely pontossága (forgatás): + / – 15″
• B tengely pontossága (billentés): + / – 30″
• Ismételhető B-C tengely: 5″
• Középső furat átmérője: 55 mm H7
• Teherbírás: 330 Kg vízszintesen – 220 Kg függőlegesen
• „T” hornyok méretei: 5 x 18 mm – 100 mm
• X tengely mozgása: 620 mm
• Y tengely mozgása: 520 mm
• Z tengely mozgása: 460 mm
• Távolság az orsó orrától az asztal felületéig: 150 – 610 mm
• Távolság az orsó középpontjától és az oszlop felületétől: 150 – 620 mm
• Maximális kerület (átmérő-magasság): 680 mm M: 500 mm
• Maximális paralel-epipipedon alap (alap-magasság) 600 x 350 mm M: 500 mm
• Maximális derékszögű alap (oldalmagasság) Oldal: 475 mm M: 500 mm
• Standard orsó támadási sebesség ISO – BT 40
• Standard orsósebesség: 12.000 RPM (18.000 opcionális)
• Folyamatosan dönthető szögfej: 12 KW (S1) – 15,4 KW (S3)
• Tengely gyors maximális sebesség: X – Y – Z = 36 m/perc
• Tengelyek motorizálása Kefe nélküli: X – Y – Z – C: 3 KW – B: 7,5 KW
• Numerikus vezérlés (5 folyamatos tengely -RTC): VISEL mod. VISPLUS 210
• Szerszámpozíciók száma: 40
• Maximális szerszámhossz: 250 mm
• Maximális szerszámátmérő: 100 mm (72 mm) contiguo)
• Max. szerszámtömeg: 6,5 kg
• Levegőforrás: 6 bar
• Tartály folyadékkapacitása: 130 l
• Folyadék kimeneti nyomás: 10 kg/cm²
• Max. tápellátás: 45 kW – 380 V / 50 Hz
• Gép nettó tömege: 12.200 kg

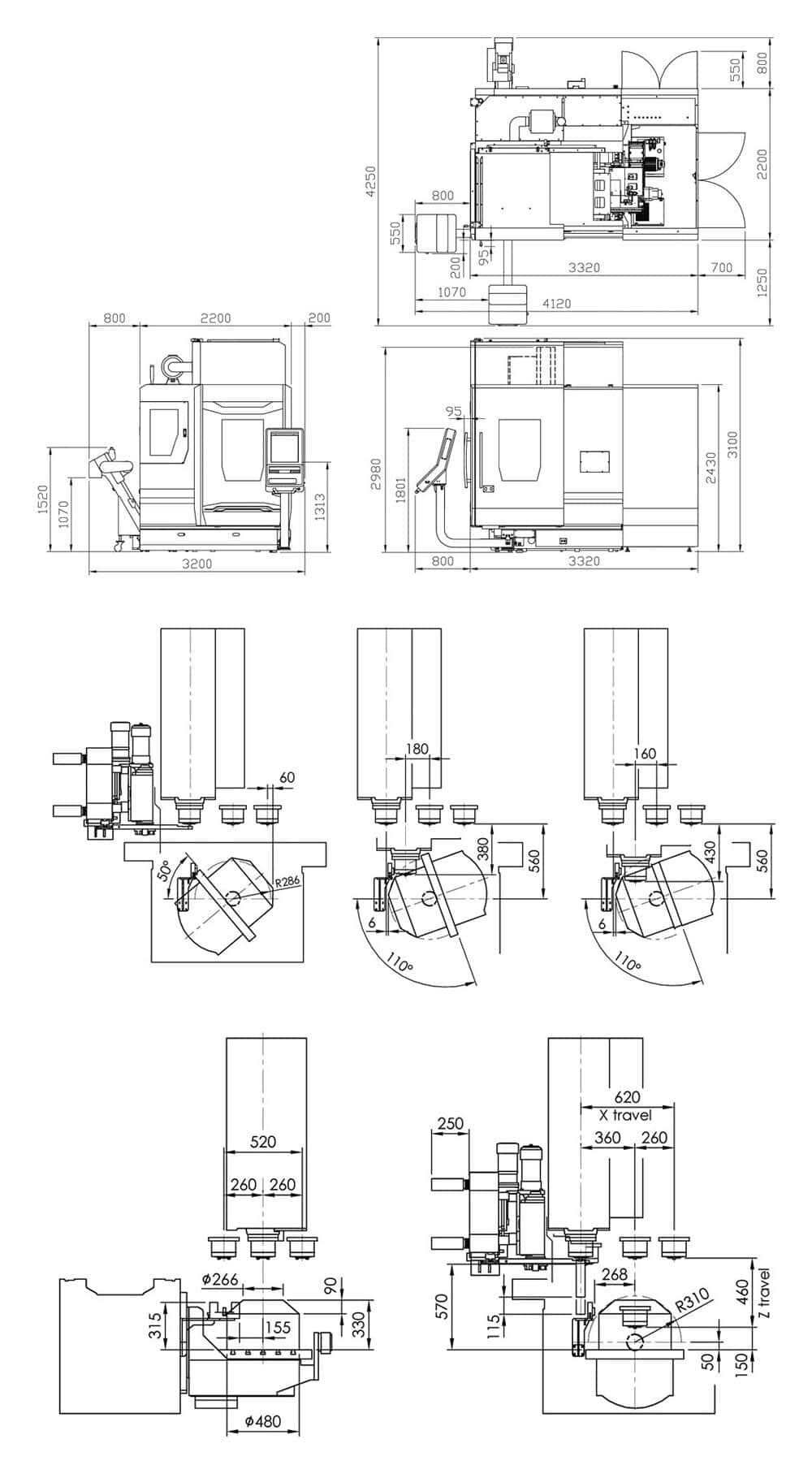

• Gép méretei: H: 2.200 mm (+800 vákuum) – M: 3.220 mm – M: 3100 mm

Rendelhető Opciók:

• SELCA-VISEL átalakító PROGRAM
• CNC kikapcsoló vezérlés

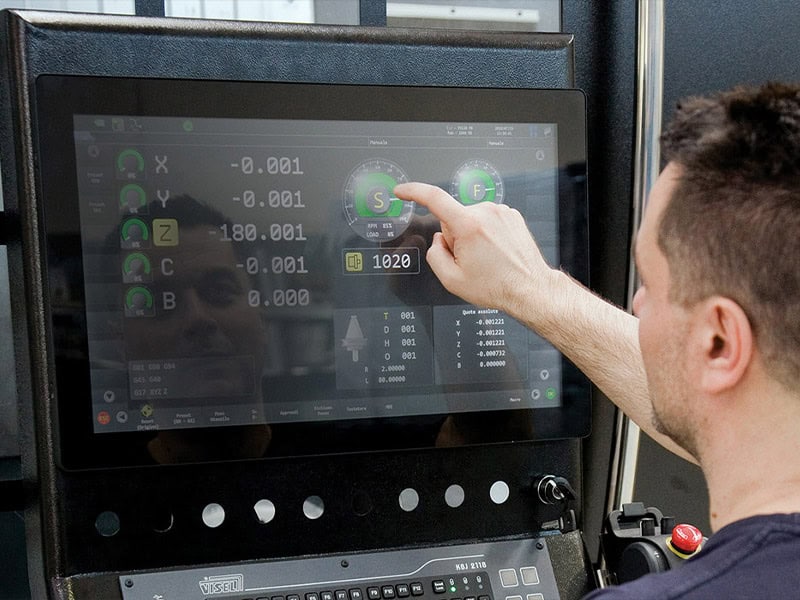

• (érintőképernyő 21”) multifunkciós CNC vezérlés
• Nyomás alatti lineáris skála 0,001 mm felbontással az X-Y-Z tengelyen
• Digitális tapintó 3D (rádió) BLUM TC 62 mod.
• Szerszámok elő beállítása (hossz + átmérő) BLUM mod. Z3D
• BLUM kalibrálás tám rendszerrel
• Orsó menetfúró HSK 63A
• Motoros-hengerforgató KÖZVETLEN HAJTÁS 15.000 RPM – 12 Kw
• ISO-BT30 csatlakozás (orsó + szerszámcsere)
• Beépített orsó 18.000 RPM – 12 Kw
• CTS 30 Bar orsón keresztül
• Szerszámcsere 60 pozícióban
• Forgócsukló (levegőhöz 6 bar) a billenő asztalon keresztül
• Felső fedél
• Füst-olaj elszívás
• Levegőbeszívó nyílás a közepén Forgó-billenő asztal kétirányú forgócsuklóval
• Olajleválasztó
• Ipar 4.0 csomag
