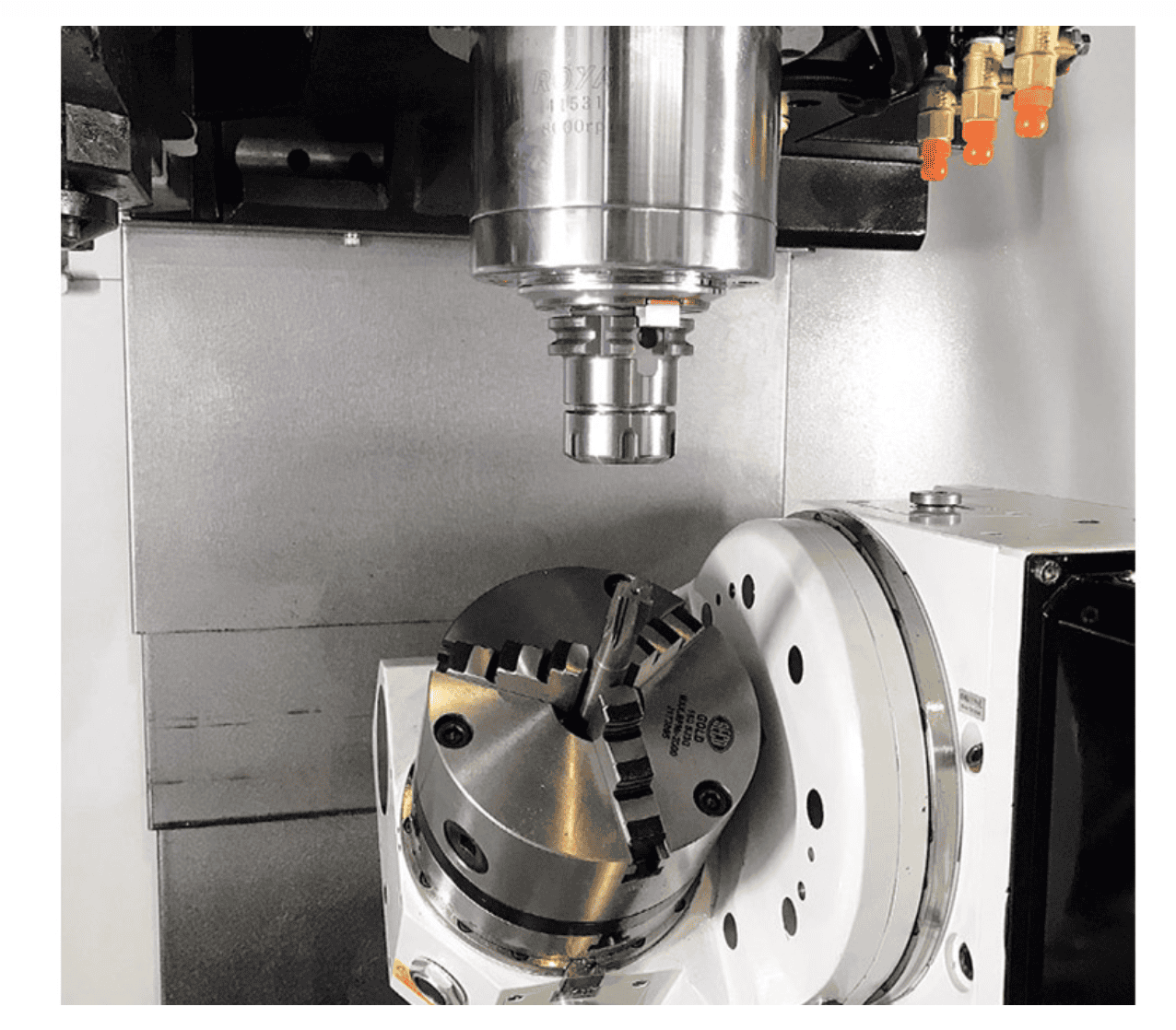

Öttengelyes CNC marógép XM 500 VMC-be egy forgó és/vagy roto-basculant asztal szerelhető, ez egy olcsó és jó megoldás 5 tengelyes kis darabok megmunkálásához.

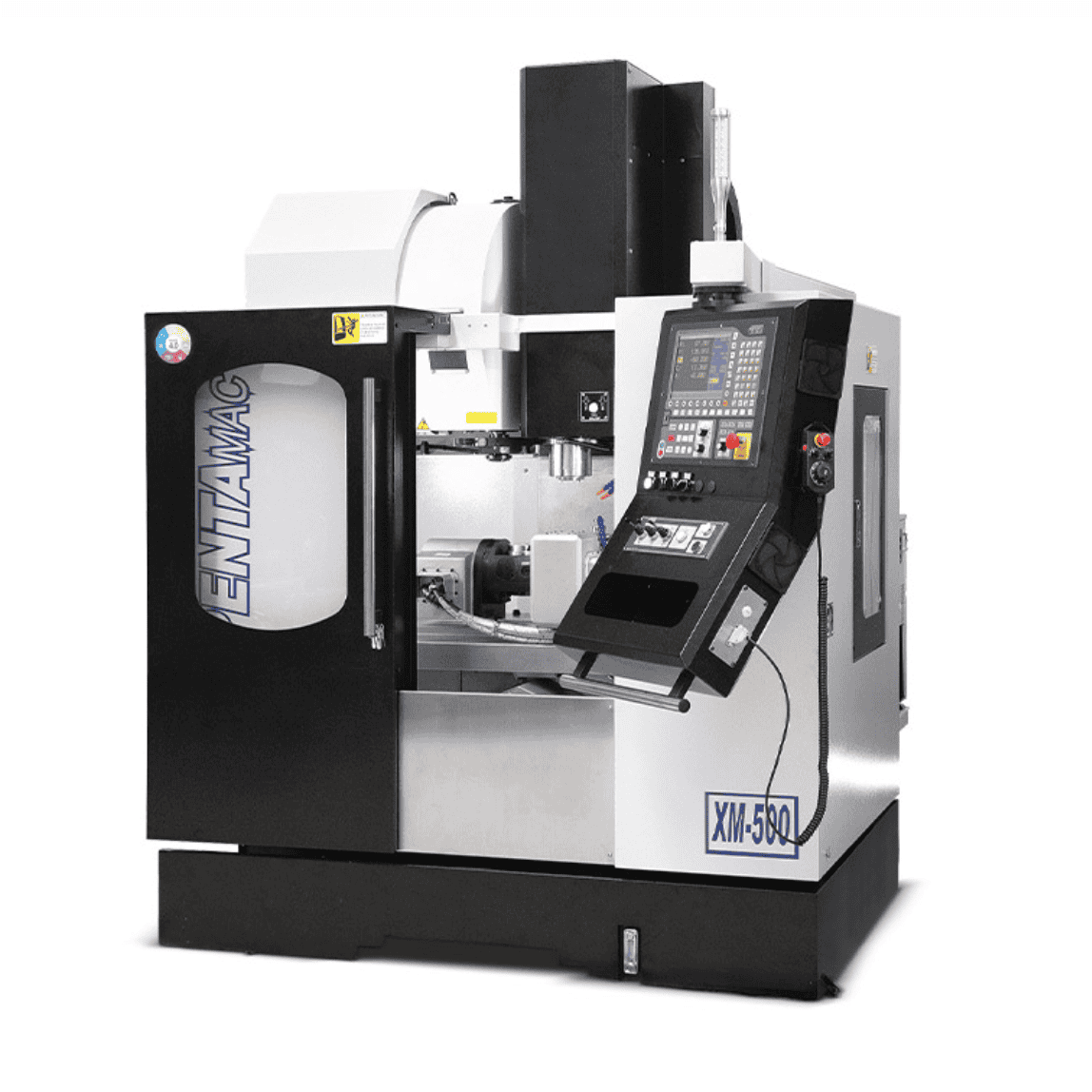

Műszaki adatok – Öttengelyes CNC marógép XM500

• Asztal méretei – max. terhelés: 600 x 320 mm – 350 Kg
• „T” hornyok száma – távolság – méretek: 3 x 14 x 100 mm
• X tengely mozgása: 500 mm
• Y tengely mozgása: 400 mm
• Z tengely mozgása: 450 mm
• Távolság az orsó orrától és az asztal felületétől: 130 – 590 mm
• Standard orsó: ISO – BT 40
• Standard orsófordulatszám: 8.000 ford/perc
• Motor orsóteljesítmény: 7,5 Kw – 70 Nm – (S1)
• CNC VISEL mod. VSC 1021M
• Max. tengelysebesség: 28 m/perc
• Standard szerszámcsere: Cestello – kar nélküli típus
• Szerszámok száma :16
• Gép nettó tömege: 3.200 Kg
• Tápegység: 17 Kw
• Gép méretei: 2.000 x 2.305 mm Max. magasság 2.460 mm

Rendelhető opciók:

• KBJ 2121 ADVANCED billentyűzet Nagy sebességű + RTCP funkció
• SELCA-VISEL konverter PROGRAM
•
• CAD .DXF fájl importálása
• CNC VSC 1070 12,4 hüvelyk, 5 assi, Nagy sebességű + RTCP
• CNC VISPLUS 210 érintőképernyő 18 hüvelyk
• Elektronikus kijelzők. Kézi forgókerék + LAN
• 4°-5° tengelybeállítások (kábelezés)
• Előbeállítások (kábelezés) szerszám előbeállítás
• X-Y-Z előbeállítások (kábelezés)
• Nyomásmérő Lineáris skála X-Y-Z tengely
• Gép lekapcsolása a CNC-ről
• Vezeték nélküli 3D mérőtapintó
• Kalibráló gömb
• Szerszámok előbeállítása Z+D
• VEZETÉK NÉLKÜLI Z+D szerszámok előbeállítása
• HSK 63/A és 50/A különbség (orsó + szerszámcsere)
• ISO-BT 30 különbség (orsó + szerszámcsere)
• KAR TÍPUS 16 pozíciós ATC
• KAR TÍPUS 24 pozíciós ATC
• 12.000 RPM orsó + hűtőrendszer
• Közvetlen hajtás 15.000 RPM + hűtőrendszer
• BEÉPÍTETT orsó 24.000 RPM 8Kw + hűtőrendszer ISO-BT 30
• Hűtőrendszer 4.000 BTU egység
• CTS az orsón keresztül 30 BAR
• Acélszalagos forgácsszállító hossz 1.000 mm-ig
• Olajleválasztó
• Tartálymosás nagynyomású folyadékkal
• Füstelszívó
• ECO csomag verzió (regeneratív rendszerrel)
• Ipar 4.0 csomag

FELHASZNÁLÓBARÁT CNC

maximális egyszerűség nagy teljesítménnyel.

A sokoldalú, egyszerű és praktikus VISEL CNC-k a rendkívül egyszerű használat kritériumainak figyelembevételével, praktikus és intuitív „FELHASZNÁLÓBARÁT” kezelőfelülettel készültek. Rendkívül komplettnek számítanak, különböző szinteken programozhatók: szabványos ISO-ban (G-kód), előre meghatározott ciklusok összeállításához (MACRO), közvetlen létrehozással, profil rajzolásával közvetlenül a gépen, vagy CAD-fájlból .DXF formátumban importálva, következetes feldolgozással. A nagy teljesítményű firmware és az innovatív architektúra lehetővé teszi a csúcstechnológiás teljesítményt a formák és a kiváló minőségű alkatrészek komplex megmunkálásában.
