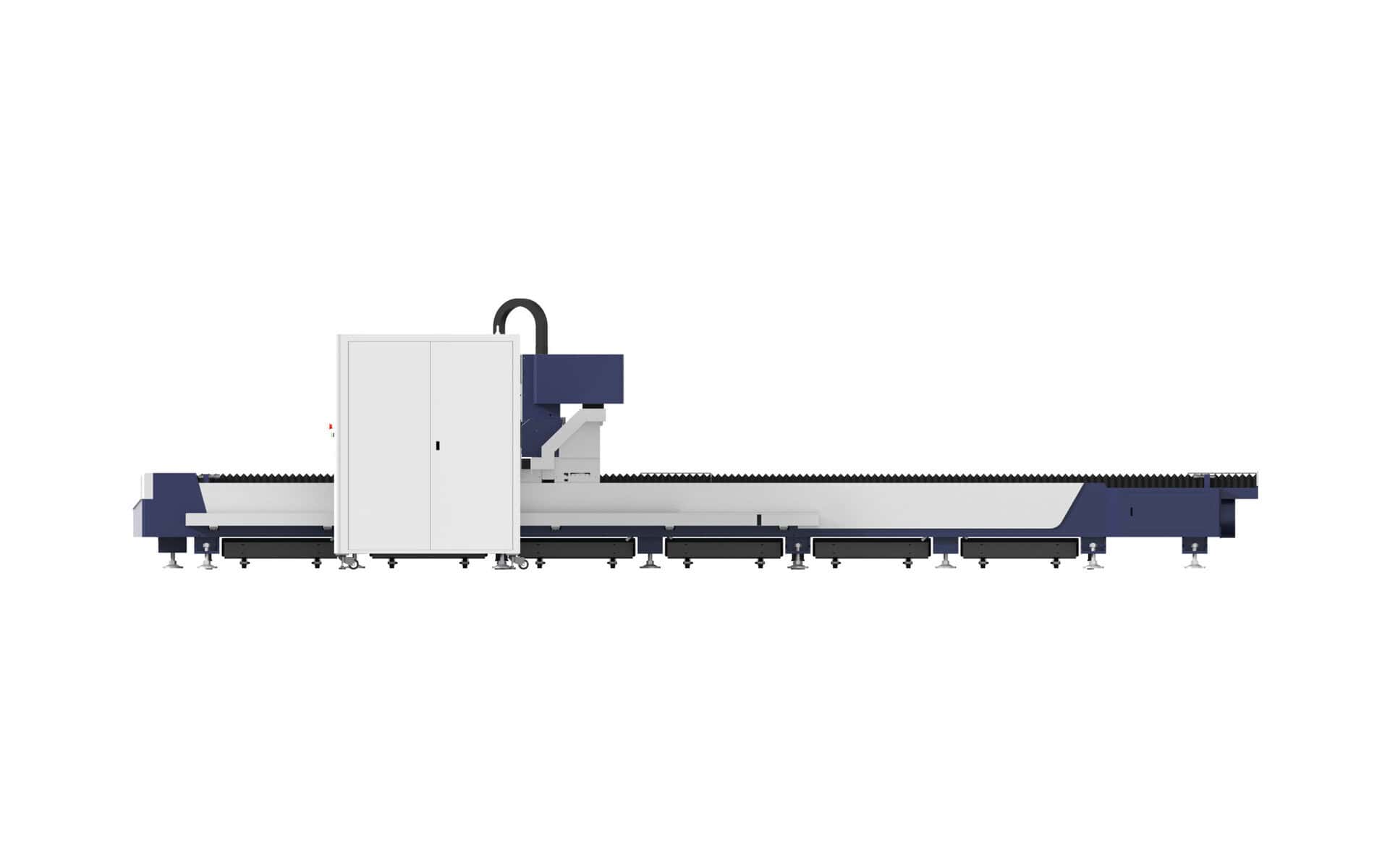

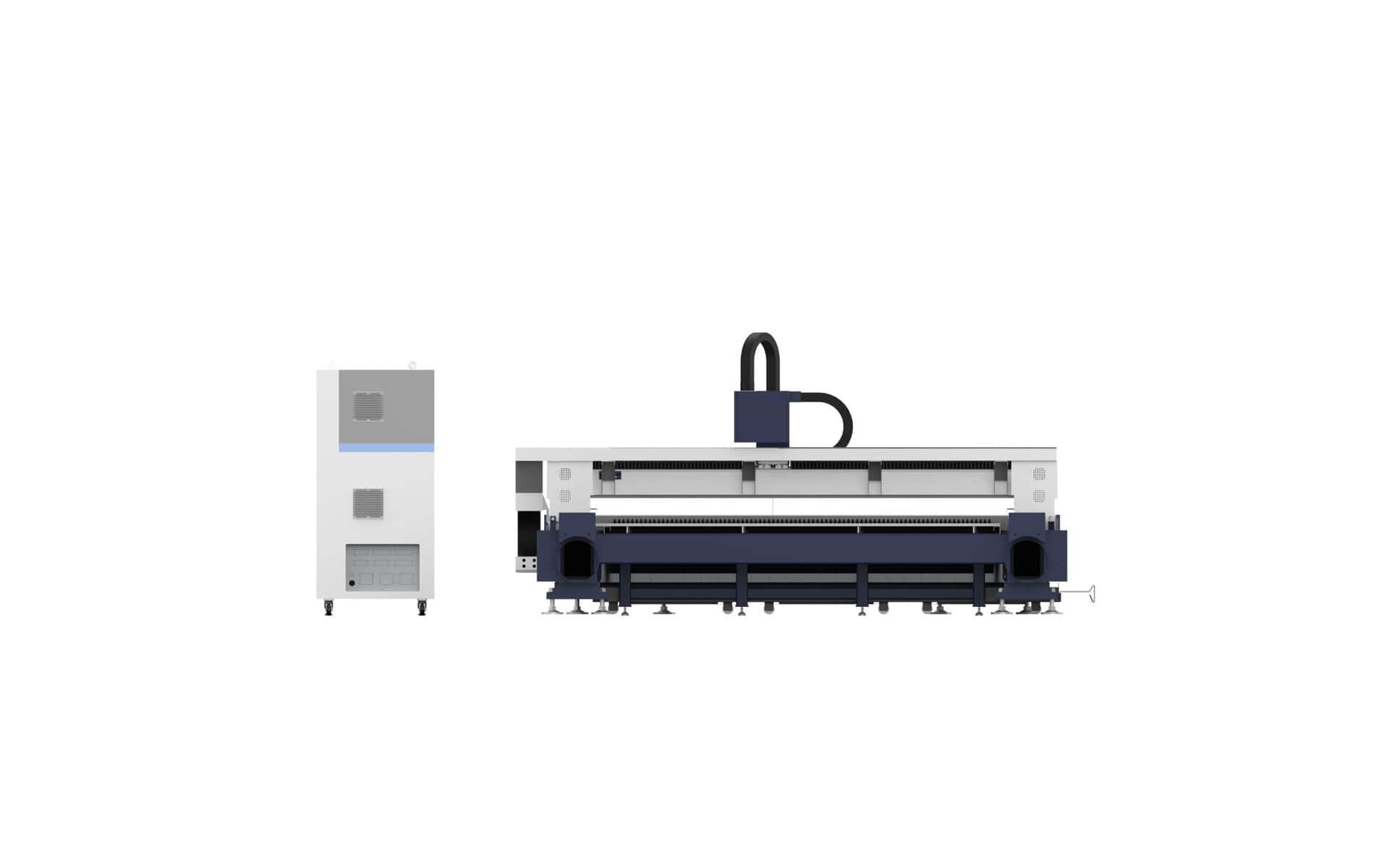

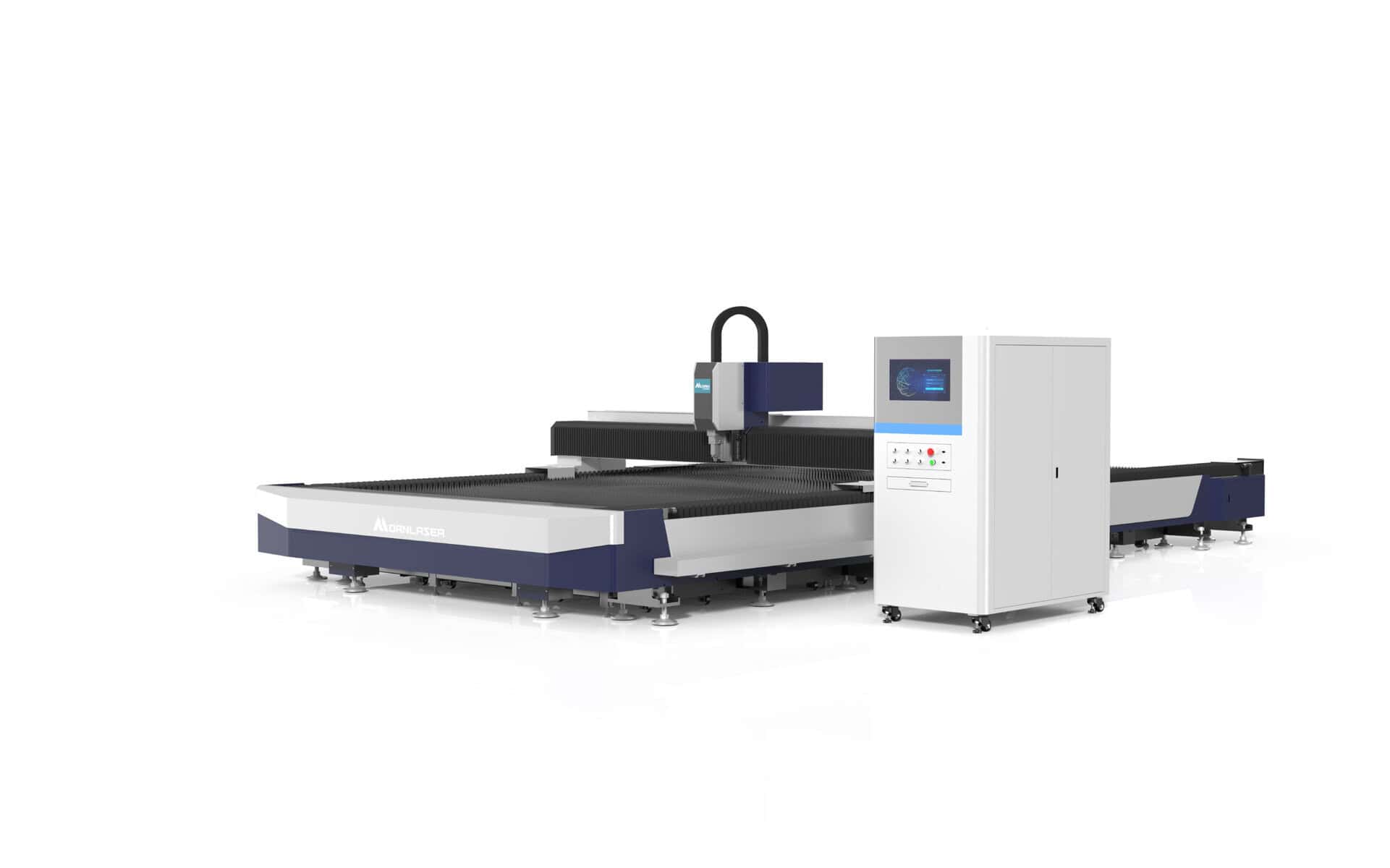

A Morn Laser FD Series a nagy teljesítményű lézervágó gép lemezre és a precíz ferdevágó technológia előnyeit egyesíti. A rendszer képes akár ±45°-os V, X, Y és K típusú hegesztési előkészítő élek kialakítására, így a különálló marási vagy élletörési műveletek jelentős része kiváltható. A gép különösen alkalmas acélszerkezet-gyártásban, hajóépítésben, gépgyártásban, nyomástartó edények gyártásában és minden olyan területen, ahol a hegesztési varrat minősége kiemelt fontosságú.

Legfontosabb tulajdonságok

• Akár ±45°-os precíz ferdevágás
• Hegesztési előkészítés közvetlenül a vágási folyamat során
• Jelentősen csökkentett utómunka és gyártási költség
• Nagy teljesítményű fiber lézerforrás
• Intelligens buszrendszeres vezérlés
• Automatikus vágásfolytatás áramszünet vagy megszakítás után
• Nagy méretű lemezek feldolgozására alkalmas kivitelek
• Stabil és megbízható ipari konstrukció
• Nagy sebességű pozicionálás
• Automatizált gyártási környezetbe integrálható
• Kiváló élminőség és nagy pontosság
• Vastag lemezek megmunkálására optimalizált kialakítás

Műszaki adatok – Lézervágó gép lemezre „bevel” – Morn Laser FD sorozat

Részletes tulajdonságok

±45°-os ferdevágási technológia

Az FD Series egyik legfontosabb előnye a nagy pontosságú, akár ±45°-os ferdevágás. A rendszer képes különböző hegesztési előkészítő profilok kialakítására, így a munkadarabok közvetlenül előkészíthetők hegesztésre. Ez jelentősen csökkenti a gyártási időt és a további megmunkálási műveletek szükségességét. A gyártó adatai szerint a ferdevágás akár 75%-kal hatékonyabb lehet a hagyományos technológiákhoz képest.

Intelligens buszrendszeres vezérlés

A gép fejlett ipari buszrendszerrel működik, amely gyors adatkommunikációt és stabil vezérlést biztosít. Az intelligens rendszer egyszerűbb programozást, megbízhatóbb működést és magasabb termelési biztonságot nyújt még összetett vágási feladatok esetén is.

Automatikus vágásfolytatás

Áramkimaradás vagy váratlan leállás esetén a rendszer automatikusan megjegyzi a megszakítás helyét, és a munka újraindításakor folytatni tudja a vágást. Ez csökkenti a selejtet, minimalizálja az anyagveszteséget és növeli a termelékenységet.

Kiváló élminőség és hegeszthetőség

A ferdevágó fej lehetővé teszi a precíz hegesztési élek kialakítását közvetlenül a vágás során. Ennek köszönhetően a munkadarabok jobb illeszkedést biztosítanak, javul a hegesztési minőség és csökken a szükséges utómunka mennyisége.

Nagy teljesítményű fiber lézerforrás

A gépcsalád 3 kW-tól egészen 60 kW teljesítményig konfigurálható, így alkalmas vékony és vastag acéllemezek, rozsdamentes acél, alumínium és egyéb fémanyagok nagy sebességű feldolgozására. A nagy teljesítmény különösen előnyös vastag lemezek ferdevágásánál, ahol a vágási minőség és a termelékenység egyszerre fontos.

Nagyméretű munkaterületek

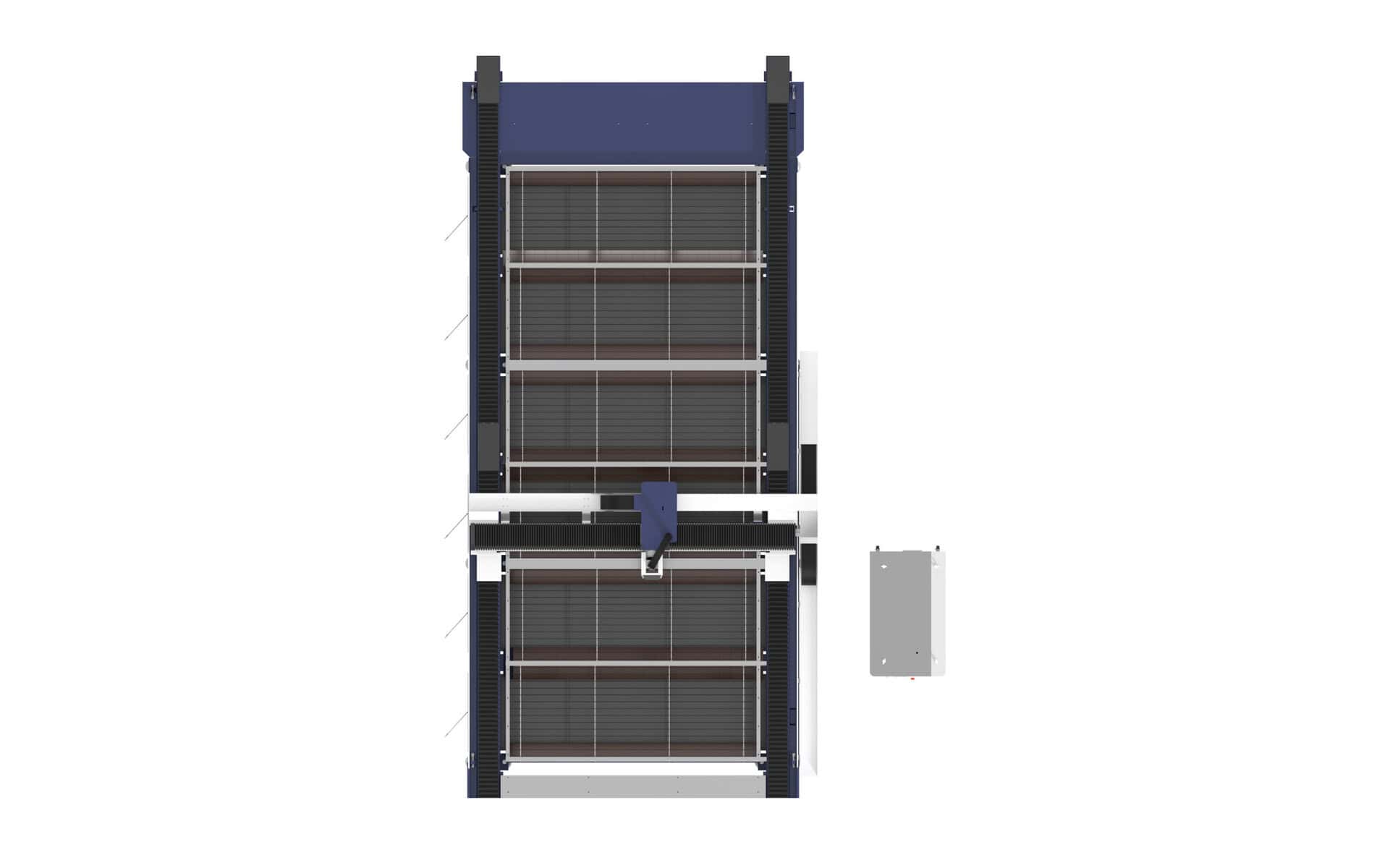

Az FD Series a standard 6100 × 2600 mm-es kivitel mellett akár 14200 × 3200 mm-es munkaterülettel is rendelhető. Ez lehetővé teszi a nagyméretű szerkezeti elemek, acéllemezek és ipari alkatrészek egyetlen befogásból történő megmunkálását.

Precíz mozgásrendszer

A ±0,03 mm-es újrapozicionálási pontosság biztosítja az ismételhető gyártási minőséget, míg a 80 m/perc üresjárati sebesség gyors anyagmozgatást tesz lehetővé. Ez különösen fontos nagy sorozatú gyártás és összetett alkatrészgeometriák esetén.

Költséghatékony gyártás

A hagyományos technológiák esetében a ferdevágás gyakran külön megmunkáló műveletet igényel. Az FD Series ezt a lépést integrálja a lézervágási folyamatba, aminek eredményeként csökken a gépidő, a munkaerőigény és az összes gyártási költség. A gyorsabb gyártás és a kevesebb utómunka közvetlenül javítja a termelési hatékonyságot.

Ideális alkalmazási területek

Az FD Series kiváló választás:

• Acélszerkezet-gyártáshoz
• Hajóépítéshez
• Gépgyártáshoz
• Nyomástartó edények gyártásához
• Nehézipari alkatrészgyártáshoz
• Energetikai berendezések gyártásához
• Vastaglemez-feldolgozáshoz

A gép különösen ott nyújt jelentős előnyt, ahol a hegesztési előkészítés minősége és a gyártási hatékonyság egyaránt kritikus szempont.
